分享箱式變電站兩大經典結構

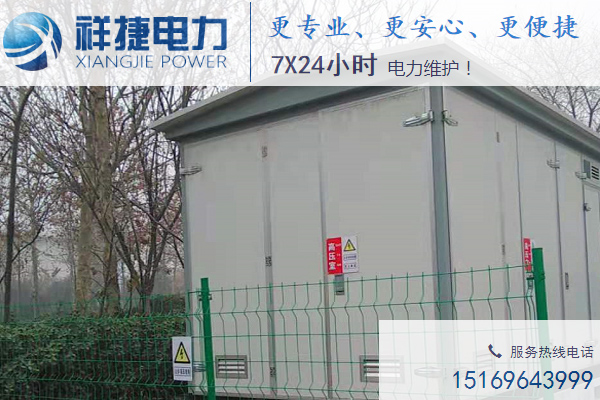

相信大家在日常中肯定見到過這種大型的鐵箱子，其實這就是箱式變電站，目前市場中主流歐式箱式變電站與美式箱式變電站兩種，從內部結構上看，這兩種存在本質上的區別，今天小編來簡單跟大家分享這主要的區別在哪里。

箱式變電站根據結構不同及采用元器件的不同，分為歐式箱變和美式箱變兩種典型風格。

從結構上采用高、低壓開關柜，變壓器組成方式，這種箱式變電站稱為歐式箱變。比喻為給高、低壓開關柜、變壓器蓋了房子。

在結構上將負荷開關，環網開關和熔斷器結構簡化放入變壓器油箱浸在油中，避雷器也采用油浸式氧化鋅避雷器，變壓器取消油枕，油箱及散熱器暴露在空氣中，這種箱式變電站稱為美式箱變。比喻為變壓器旁邊掛個箱子。

從體積上看，歐式箱變由于內部安裝常規開關柜及變壓器，產品體積較大。美式箱變由于采用一體化安裝體積較小。

從保護方面，歐式箱變高壓側采用負荷開關加限流熔斷器保護。發生一相熔斷器熔斷時，用熔斷器的撞針使負荷開關三相同時分閘，避免缺相運行，要求負荷開關具有切斷轉移電流能力。低壓側采用負荷開關加限流熔斷器保護，美式箱變高壓側采用熔斷器保護，而負荷開關只起投切轉換和切斷高壓負荷電流的功能，容量較小。當高壓側出現一相熔絲熔斷，低壓側的電壓就降低，塑殼自動空氣開關欠電壓保護或過電流保護就會動作，低壓運行不會發生。

從產品成本看，歐式箱變成本高。從產品降價空間看，美式箱變還存在較大降價空間，一方面美式箱變?nèi)辔逯F心可改為三相三柱鐵心，另一方面，美式箱變的高壓部分可以改型后從變壓器油箱內挪到油箱外，占用高壓室空間。

上述是小編跟大家分享的關于箱式變電站主要的內在結構不同點，希望小編的文章能夠給大家?guī)?lái)更多的幫助。
